FFOREST позволяет выполнять поиск планет у звезд с блеском до 11-12 с высоким спектральным разрешением (R=100.000) при нормальных погодных условиях (с качеством изображений ~1.5 угловых секунд). При таких условиях достигается отношение сигнал-шум около 100 при длительности экспозиции 1 час. Ожидаемая предельная точность измерений лучевой скорости звезд солнечного типа и более холодных составляет 1 м/с или выше, в то время как точность измерений магнитного поля, как ожидается, составит 1 Гаусс или выше. В своей окончательной конфигурации спектрограф будет оснащен интерферометром Фабри-Перо что позволит достичь точности измерений не хуже ~50 см/сек.

Конструкция спектрографа

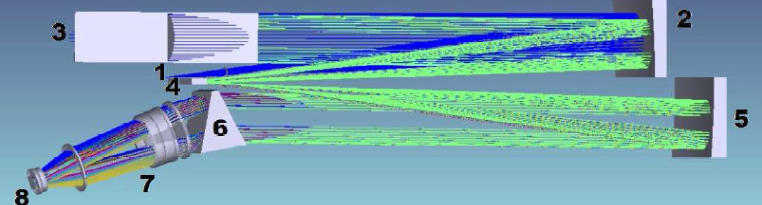

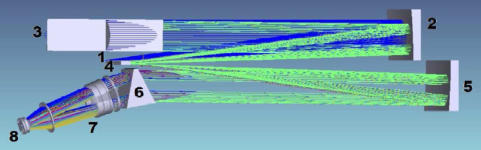

Конструкция спектрографа основана на традиционной оптической схеме "белого зрачка" (Dekker et al. 2000) которая обладает рядом существенных преимуществ. Основные преимущества включают небольшую входную апертуру камеры спектрографа и невысокий уровень рассеянного света. Оптическая схема спектрографа показана выше (более подробно см. Valyavin et al., 2014) и включает в себя следующие компоненты: • Щелевой узел 1 , снабженный пятью оптоволоконными входами; • Внеосевой главный коллиматор 2 и коллиматор переноса 5 с параболическими поверхностями; • Мозаика из двух эшелле решеток 3; • Плоское зеркало 4; • Узел кросс-дисперсии 6 - комбинация призмы и решетки; • Детектор спектра - ПЗС-камера 8; • Фокусирующая камера 7.

Параметры

• Коллиматор - фокусное расстояние 2175 мм, диаметр 187 мм • Угол блеска эшелле-решеток - 75.5° ( R4 ). • Стекло призмы кросс-дисперсера - PBM2Y Ohara • Дифракционная решетка кросс-дисперсера - 200 шт/мм, работает в первом порядке. Угол преломления - 40 ° • ПЗС-детектор - матрица 4k x 4k с размером пикселя 15 мкм (http://www.e2v.com) • Фокусирующая камера - F/2.35 , состоит из шести сферических оптических элементов с эффективным фокусным расстоянием 470 мм.

Сссылки

Dekker et al. 2000 // Dekker, H., D’Odorico, S., Kaufer, A., Delabre, B., & Kotzlowski, H. 2000, Proc. SPIE 4008, 534 Valyavin et al. 2014 // Valyavin, G. G., Bychkov, V. D., Yushkin, M. V., Galazutdinov, G. A., Drabek, S. V., Shergin, V. S., Sarkisyan, A. N., Semenko, E. A., Perkov, A. V., Sazonenko, D. A., Kukushkin, D. E., Bakholdin, A. V., Burlakova, T. E., Kravchenko, V. M., Kudryavtsev, D. O., Pritychenko, A. M., Kryukov, P. G., Semjonov, S. L., Musaev, F. A., & Fabrika, S. N. 2014, Astrophysical Bulletin, 69, 224
